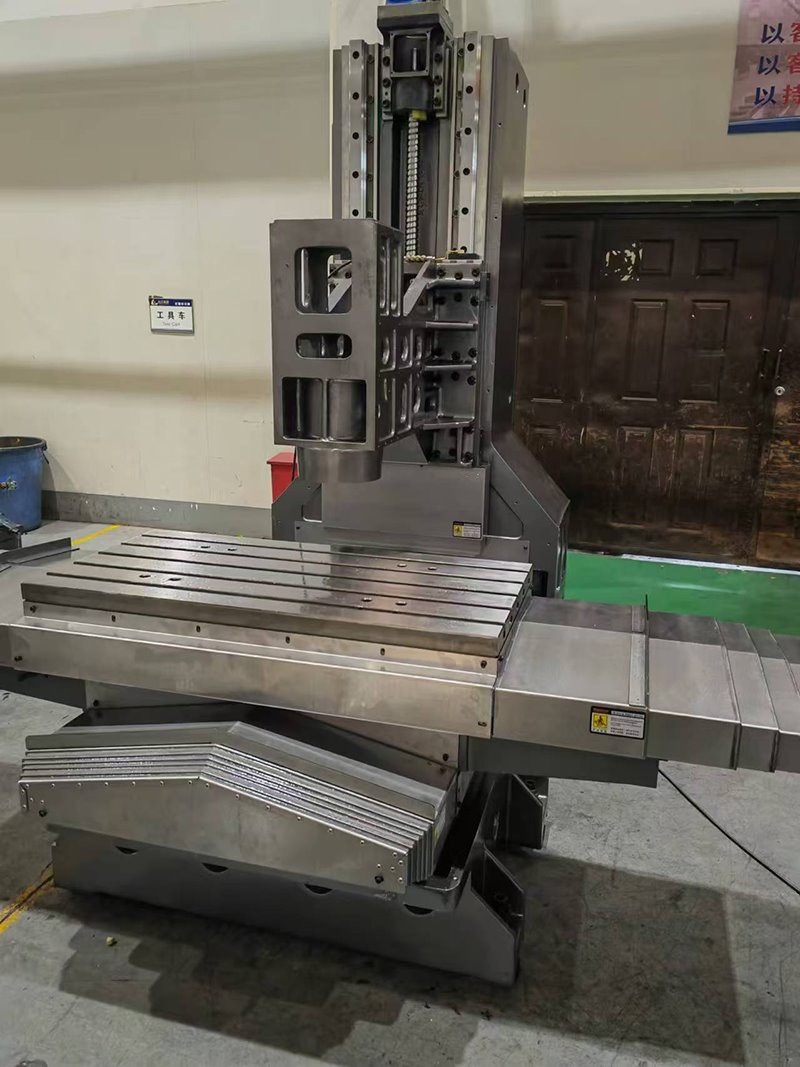

XYZ Линеен вертикален обработващ център

Изпрати запитване
XYZ Линеен вертикален обработващ център
Детайли
Вертикалната централна рама за обработка с линеен ход XYZ, включваща оптимизирана за FEM структура на линейния направляващ път XYZ, тази машина постига висока прецизност и постоянна дългосрочна-производителност за масово производство на части, с по-{1}}разходо-ефективна цена от конвенционалните дизайнерски машини.
Класификация на продуктите
XYZ Машина за вертикален обработващ център с линеен път
Share to
Описание

Вертикалната централна рама за обработка с линеен ход XYZ, включваща оптимизирана за FEM структура на линейния направляващ път XYZ, тази машина постига висока прецизност и постоянна дългосрочна-производителност за масово производство на части, с по-{1}}разходо-ефективна цена от конвенционалните дизайнерски машини.



Предимствата на механичните части произтичат от внимателния избор на материал и прецизната обработка на всеки основен компонент.

TZLB13



Отливка с висока твърдост



Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка.

Импортирани основни части от най-високо{0}}ниво



• Сачмени винтове: Използват се вносни сачмени винтове от световно известни марки като PMI, Hiwin и THK.

• Лагери: Използват се вносни лагери от най-добрите-марки, като FAG, NSK и NTN.

• Съединители: Използват се вносни съединители, като R+W.

• Нагнетателен цилиндър

Импортиран високо{0}}прецизен шпиндел



Предлагайте селекция от шпиндели с различни скорости на въртене, като CTS шпиндели, шпиндели с-ремъчно задвижване и шпиндели с директно{1}}задвижване, за да отговорите на различните изисквания за обработка.

Прецизен водач



Монтажните повърхности на линейните водачи са фино шлифовани с внесени високо{0}}прецизни шлифовъчни машини.

Както ролкови-тип, така и-тип линейни водачи са налични за избор въз основа на действителните изисквания за приложение на клиентите.

Комплексна защита и смазване



• Телескопичен защитен капак: Всички оси X, Y и Z са оборудвани с телескопични защитни капаци от неръждаема стомана от марки като Keyarrow.

• Централна автоматична система за смазване: Машината е оборудвана с централна автоматична система за смазване.

Система за противотежест на оста Z-



В стандартната конфигурация няма система за контрабаланс, тя може да се добави, ако приложението го изисква.



Спецификации единица V6 L850A L970A-II L970A-P L970A-G TZLB11 TZLB12 TZLB13 TZLB15 TZLB18 TZLB20
Капацитет
X пътуване мм 600 800 1100 1200 1100 1200 1200 1300 1600 1800 2000
Y пътуване мм 400 550 650 700 650 700 700 800 800 900 900
Z пътуване мм 420 550 750 680 680 700 700 800 800 1000 1000
Център на шпиндела към плъзгача на колоната мм 456 575 722 772 722 750 785 875 875 950 950
Нос на шпиндела към работна маса мм 170-590 120-670 95-845 120-800 120-800 110-810 75-775 85-885 85-885 200-1200 200-1200
Работна маса
Размер на масата мм 420x700 500x1000 650x1200 700x1300 650x1300 1300X700 1360X710 1500X810 1700X810 2000X900 2200X900
T-слота (БР.-Размер×Разстояние) мм 3-18×125 5-18x90 5-18x90 5-18x120 5-18x120 5-18×120 5-18×152.5 5-18×147.5 5-18×147.5 5-18×147.5 5-18×147.5
Макс. Заредете кг 300 500 500 1000 1200 1200 1000 1200 1500 2000 2000
Шпиндел
Конус на шпиндела / Диаметър   BT40/Φ120 BT40/Φ150 BT40/Φ150 BT40/Φ150 BBT40/Φ160 BT40/Φ150 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155
Макс. Скорост обороти в минута 12000 8000 8000 8000 8000 8000 8000 8000 8000 8000 8000
Мощност на двигателя на шпиндела Препоръчителна Kw 5.5/7.5 7.5/11 7.5/11 7.5/11 7.5/11 7.5/11 15/18.5 15/18.5 15/18.5 15/18.5 15/18.5
Хранене
X сферичен винт mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 55/12 50/10 50/10
Y сферичен винт mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
Z сферичен винт mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
X ръководство мм 30 35 45 45 45 45 45 45 45 45 45
Y ръководство мм 30 45 45 45 45 35 45 45 45 45 45
Z ръководство мм 35 45 45 45 45 45 45 45 45 45 45
X/Y/Z Бърза скорост м/мин 48/48/48 48/48/48 24/24/24 24/24/24 20/20/20 24/24/16 24/24/16 24/24/16 24/24/16 20/20/16 20/20/16
X шофиране   директен директен директен директен директен директен директен директен директен директен директен
Y шофиране   директен директен директен директен директен директен директен директен директен директен директен
Z задвижване   директен директен директен директен директен директен директен директен директен директен директен
X/Y/Z въртящ момент на двигателя Препоръчителен NM 12/12/22 16/16/22 20/20/20 20/20/20 20/20/20 22/22/22 24/26/30 28/32/36 28/32/36 28/32/36 28/32/36
други
Тегло на машината кг 2500 3500 4200 4500 5200 6300 5200 6400 6600 8000 8200
Z cpunter баланс   не не не не не не не не не да да
