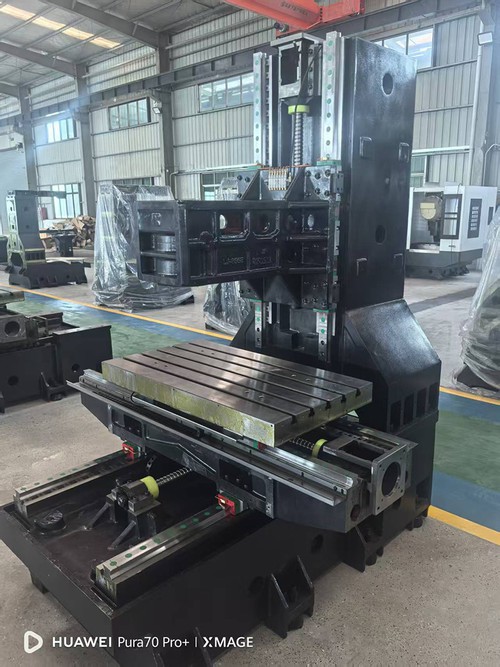

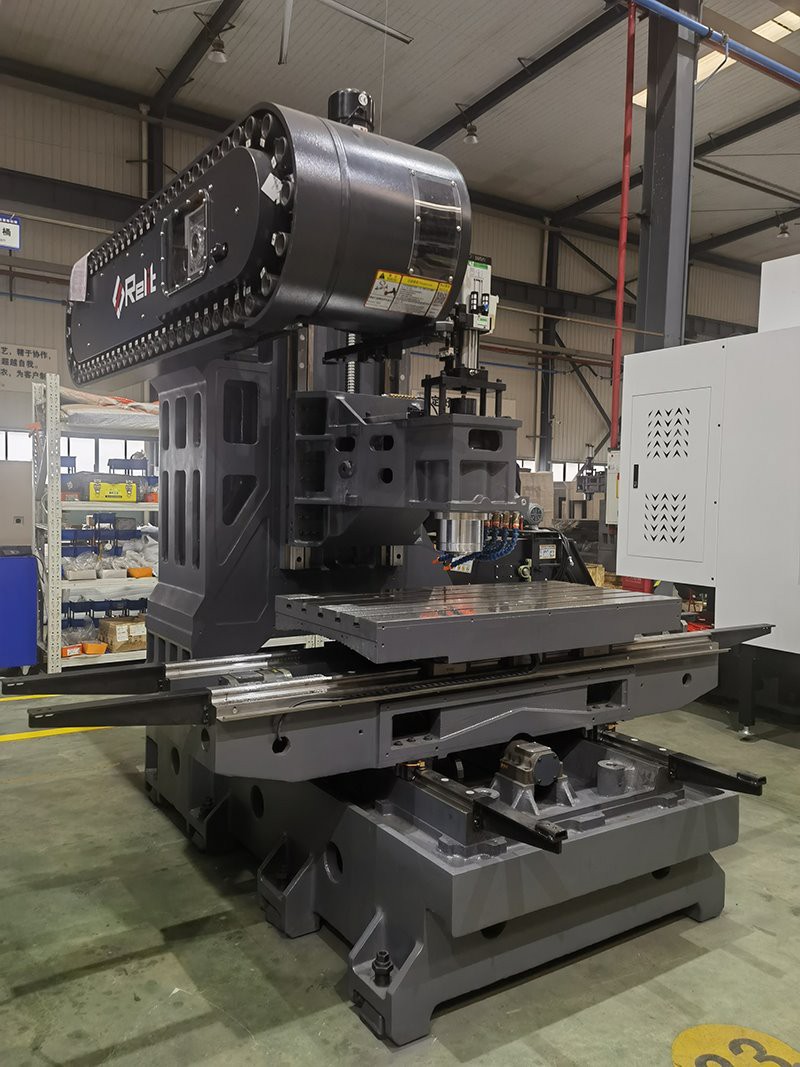

Рамката VMC с линеен път XYZ, включваща доказан традиционен дизайн, тази машина осигурява висока прецизност и стабилна производителност за тежко-приложения за рязане.
Той се използва широко в производството на матрици и обработката на части.
Предимствата на механичните части произтичат от внимателния избор на материал и прецизната обработка на всеки основен компонент.
Отливка с висока твърдост
Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка.
Импортирани основни части от най-високо{0}}ниво
• Сачмени винтове: Използват се вносни сачмени винтове от световно известни марки като PMI, Hiwin и THK.
• Лагери: Използват се вносни лагери от най-добрите-марки, като FAG, NSK и NTN.
• Съединители: Използват се вносни съединители, като R+W.
• Нагнетателен цилиндър
Импортиран високо{0}}прецизен шпиндел
Предлагайте селекция от шпиндели с различни скорости на въртене, като CTS шпиндели, шпиндели с-ремъчно задвижване и шпиндели с директно{1}}задвижване, за да отговорите на различните изисквания за обработка.
Прецизен водач
Монтажните повърхности на линейните водачи са фино шлифовани с внесени високо{0}}прецизни шлифовъчни машини.
Както ролкови-тип, така и-тип линейни водачи са налични за избор въз основа на действителните изисквания за приложение на клиентите.
Комплексна защита и смазване
• Телескопичен защитен капак: Всички оси X, Y и Z са оборудвани с телескопични защитни капаци от неръждаема стомана от марки като Keyarrow.
• Централна автоматична система за смазване: Машината е оборудвана с централна автоматична система за смазване.
Система за противотежест на оста Z-
В стандартната конфигурация няма система за контрабаланс, тя може да се добави, ако приложението го изисква.
| Спецификации | единица | LV855-II | TZ855B | L966B | L1160B | V1165-II |
| Капацитет | ||||||
| X пътуване | мм | 800 | 800 | 900 | 1100 | 1100 |
| Y пътуване | мм | 500 | 550 | 600 | 600 | 650 |
| Z пътуване | мм | 600 | 550 | 600 | 600 | 650 |
| Център на шпиндела към плъзгача на колоната | мм | 585 | 590 | 657 | 664 | 670 |
| Нос на шпиндела към работна маса | мм | 110-710 | 120-670 | 70-670 | 130-730 | 150-800 |
| Работна маса | ||||||
| Размер на масата | мм | 500×1000 | 550x1000 | 550x1000 | 1300X600 | 1200X600 |
| T-слота (БР.-Размер×Разстояние) | мм | 5-18×90 | 5-18×90 | 5-18×105 | 5-18×90 | 5-18×100 |
| Макс. Заредете | кг | 450 | 500 | 600 | 800 | 800 |
| Шпиндел | ||||||
| Конус на шпиндела / Диаметър | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | |
| Макс. Скорост | обороти в минута | 8000 | 8000 | 8000 | 8000 | 8000 |
| Мощност на двигателя на шпиндела Препоръчителна | Kw | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 |
| Хранене | ||||||
| X сферичен винт | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Y сферичен винт | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Z сферичен винт | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| X линеен водач | мм | 35 | 35 | 35 | 45 | 45 |
| Y линеен водач | мм | 45 | 45 | 45 | 45 | 45 |
| Z ръководство | мм | 45 | 45 | 45 | 45 | 45 |
| X/Y/Z Бърза скорост | м/мин | 24/24/24 | 36/36/36 | 30/30/30 | 24/24/24 | 36/36/36 |
| X шофиране | директен | директен | директен | директен | директен | |
| Y шофиране | директен | директен | директен | директен | директен | |
| Z задвижване | директен | директен | директен | директен | директен | |
| X/Y/Z въртящ момент на двигателя Препоръчителен | NM | 10/12/12 | 12/12/30 | 10/12/12 | 20/20/27 | 12/16/22 |
| други | ||||||
| Тегло на машината | кг | 3500 | 3400 | 5200 | 5200 | 4600 |
| Z баланс | да | не | не | не | не | |
