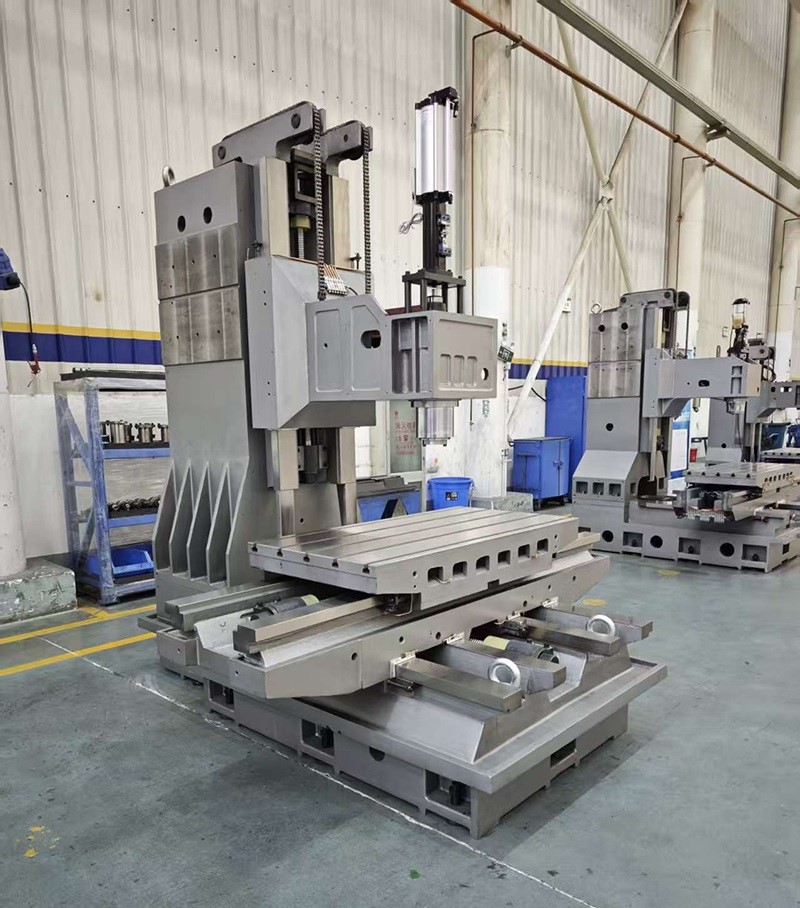

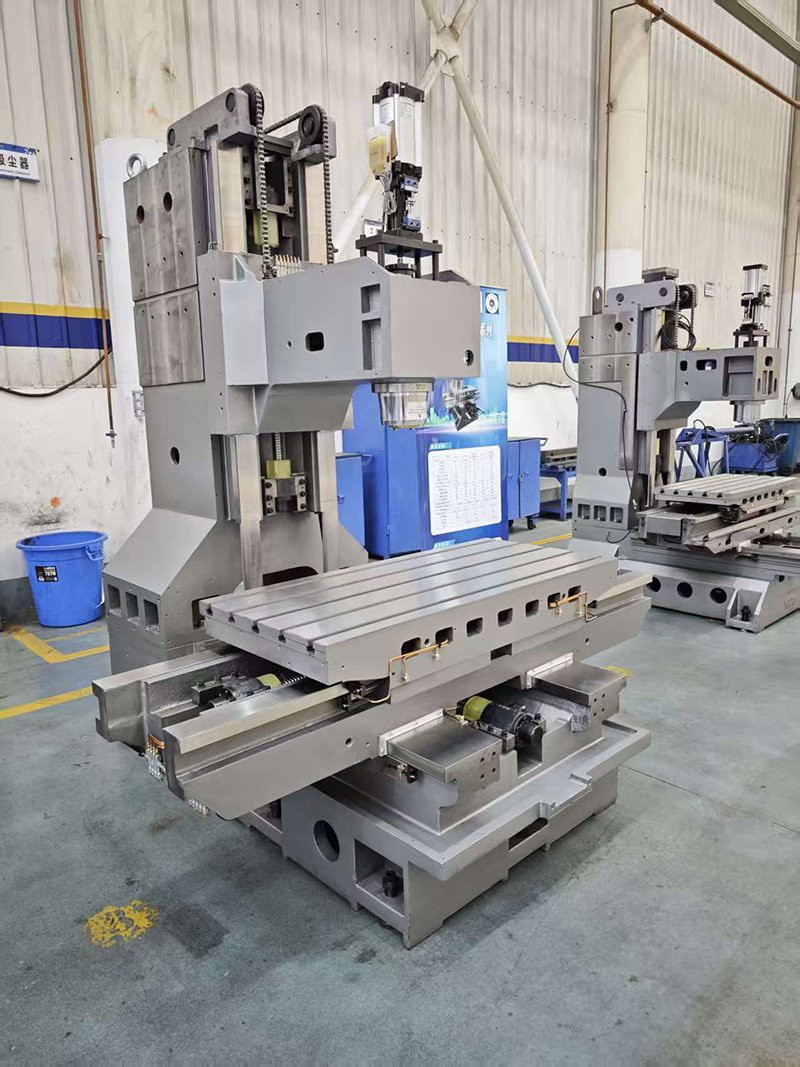

Благодарение на отличния дизайн на механичната структура и високо-качествената конфигурация на компонентите, рамите Box way VMC предлагат уникални предимства при тежко-рязане, високо-прецизна обработка и стабилна работа.
VMC рамки с кутийка, отличаващи се с доказан традиционен дизайн, тази машина осигурява висока прецизност и стабилна производителност за тежки -приложения за рязане.
Той се използва широко в производството на матрици и обработката на части.
Той се използва широко в производството на матрици и обработката на части, където се прилагат строги изисквания по отношение на точността и твърдостта на машинната обработка. Предимствата на механичните части произтичат от внимателния избор на материал и прецизната обработка на всеки основен компонент.
Отливка с висока твърдост
Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка.
Импортирани основни части от най-високо{0}}ниво
• Сачмени винтове: Използват се вносни сачмени винтове от международно известни марки като PMI и THK.
• Лагери: Използват се вносни лагери от най-добрите-марки, като FAG, NSK и NTN.
• Съединители: Използват се вносни съединители, като R+W.
• Нагнетателен цилиндър
Прецизна направляваща на кутията: подобряване на точността на движение и устойчивостта на износване
Водещите пътища на кутиите по три{0}}оси X, Y и Z на рамките преминават през процес на охлаждане и шлайфане, покриват се с Turcite-B и след това се изстъргват прецизно.
Импортиран високо{0}}прецизен шпиндел
Предлагайте селекция от шпиндели с различни скорости на въртене, като CTS шпиндели, шпиндели с-ремъчно задвижване и шпиндели с директно{1}}задвижване, за да отговорите на различните изисквания за обработка.
Комплексна защита и смазване
• Телескопичен защитен капак: Всички оси X, Y и Z са оборудвани с телескопични защитни капаци от неръждаема стомана от марки като Keyarrow.
• Централна автоматична система за смазване: Машината е оборудвана с централна автоматична система за смазване.
Система за противотежест на оста Z-: осигурява стабилност при вертикална обработка
Оста Z-на машината е оборудвана със система за противотежест, която може ефективно да компенсира теглото на самата ос Z-, както и това на шпиндела и инструментите.
| Спецификации | единица | 1060 | 1060B | 1270 | 1380 | 1580 | 1890B |
| Капацитет | |||||||
| X пътуване | мм | 1000 | 1000 | 1200 | 1300 | 1500 | 1800 |
| Y пътуване | мм | 600 | 600 | 700 | 800 | 800 | 900 |
| Z пътуване | мм | 600 | 600 | 600 | 700 | 700 | 800 |
| Център на шпиндела към плъзгача на колоната | мм | 600 | 655 | 785 | 850 | 810 | 950 |
| Нос на шпиндела към работна маса | мм | 180-780 | 180-780 | 150-750 | 100-800 | 170-870 | 160-960 |
| Работна маса | |||||||
| Размер на масата | мм | 600×1300 | 600×1300 | 700x1360 | 1400X800 | 1700X800 | 2000X900 |
| T-слота (БР.-Размер×Разстояние) | мм | 5-18×120 | 5-18×120 | 5-18×152.5 | 5-18×152.5 | 5-22×135 | 5-22×165 |
| Макс. Заредете | кг | 800 | 800 | 1000 | 1200 | 1500 | 1600 |
| Шпиндел | |||||||
| Конус на шпиндела / Диаметър | BT40/Φ150 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | |
| Макс. Скорост | об/мин | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Мощност на двигателя на шпиндела Препоръчителна | Kw | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 15/18.5 | 18.5/22 |
| Хранене | |||||||
| X сферичен винт | mm/mm | 40/10 | 40/10 | 50/10 | 50/10 | 55/12 | 55/12 |
| Y сферичен винт | mm/mm | 40/10 | 40/10 | 50/10 | 50/10 | 55/12 | 55/12 |
| Z сферичен винт | mm/mm | 40/10 | 40/10 | 50/12 | 50/10 | 50/10 | 55/12 |
| X ръководство | / | кутия начин | кутия начин | кутия начин | кутия начин | кутия начин | кутия начин |
| Y ръководство | / | кутия начин | кутия начин | кутия начин | кутия начин | кутия начин | кутия начин |
| Z ръководство | / | кутия начин | кутия начин | кутия начин | кутия начин | кутия начин | кутия начин |
| X/Y/Z Бърза скорост | м/мин | 14/14/16 | 14/14/16 | 10/10/12 | 16/16/14 | 10/10/12 | 14/14/14 |
| X шофиране | директен | директен | директен | директен | директен | директен | |
| Y шофиране | директен | директен | директен | директен | директен | директен | |
| Z задвижване | директен | директен | директен | директен | директен | директен | |
| X/Y/Z въртящ момент на двигателя Препоръчителен | NM | 14/16/16 | 14/16/16 | 16/20/20 | 24/26/26 | 24/26/26 | 26/30/30 |
| други | |||||||
| Тегло на машината | кг | 5500 | 5800 | 7500 | 7500 | 10000 | 11000 |
