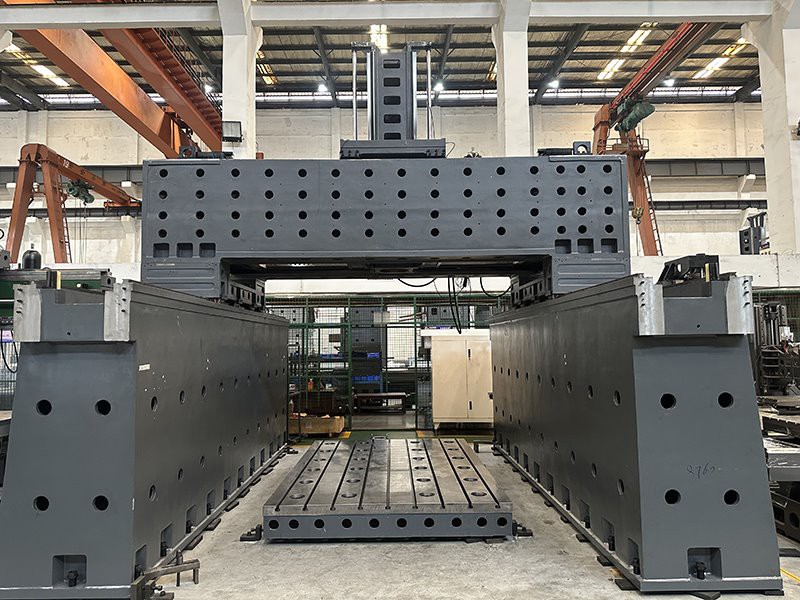

Рамка на портална машина с двойна колона

Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка.

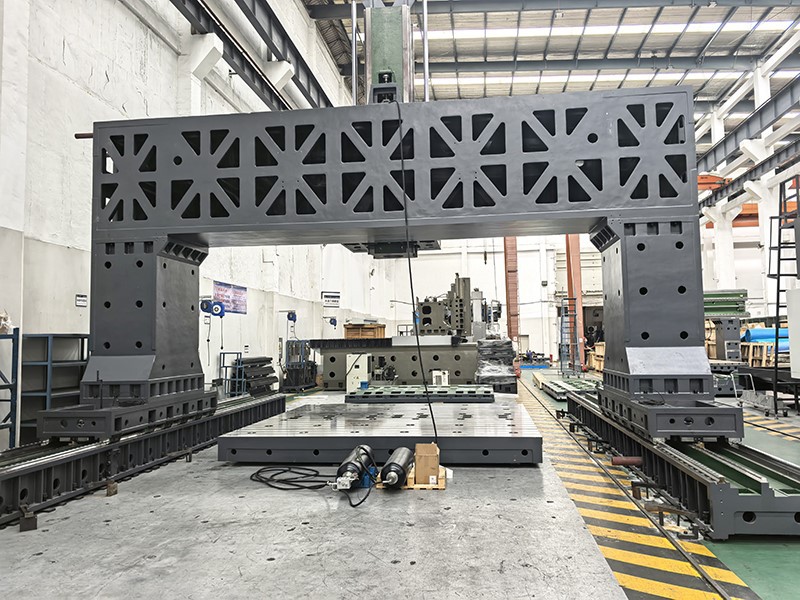

Фиксираната работна маса елиминира необходимостта от допълнително надлъжно пространство за движение, като значително намалява общата площ на пода на машината. Това го прави идеален за фабрики с ограничено цехово пространство, като същевременно поддържа пълен капацитет на обработка.

Тъй като детайлът остава неподвижен по време на обработката, движещата се маса е сведена до минимум. Това драстично намалява инерционното натоварване и консумацията на енергия по време на движение на оста, като същевременно се избягват грешки при позициониране и вибрации, причинени от силно изместване на детайла.

С по-леки подвижни компоненти (колони или напречна греда вместо цялата маса/детайла), машината постига по-високи скорости на ускорение/забавяне и по-високи скорости на подаване. Това значително подобрява ефективността на машинната обработка, особено за високо{1}}скоростно контуриране и сложна повърхностна обработка.

Рамките на машината са изработени от високо{0}}чугун GG30, произведен чрез процес на формоване със смола, пясък и дървен модел. Това гарантира изключителна здравина на конструкцията, отлично гасене на вибрациите и дългосрочна-геометрична стабилност, дори при тежки-условия на рязане.

Оста Z-е оборудвана със специална система за противотежест, която ефективно компенсира теглото на шайбата, шпинделния възел и режещите инструменти по оста Z-. Този дизайн осигурява плавно, прецизно вертикално движение, намалява серво натоварването и удължава експлоатационния живот на задвижващите компоненти, като същевременно поддържа висока точност на позициониране.
