Благодарение на отличния си дизайн на механичната структура и високо-качествената конфигурация на компонентите, кутията с вертикална централна рамка за обработка предлага уникални предимства при тежко-рязане, високо-прецизна обработка и стабилна работа.

Рамката на вертикалния обработващ център с кутия е проектирана с FEM оптимизация, което я прави подходяща за висока-прецизност и дългосрочна{1}}стабилна обработка на масово-произведени части, като същевременно предлага по-изгодна цена в сравнение с традиционно проектираните модели.

Той се използва широко в производството на матрици и обработката на части, където се прилагат строги изисквания по отношение на точността и твърдостта на машинната обработка. Предимствата на механичните части произтичат от внимателния избор на материал и прецизната обработка на всеки основен компонент.

Отливка с висока твърдост

Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка.

Импортирани основни части от най-високо{0}}ниво

• Сачмени винтове: Използват се вносни сачмени винтове от международно известни марки като PMI и THK.

• Лагери: Използват се вносни лагери от най-добрите-марки, като FAG, NSK и NTN.

• Съединители: Използват се вносни съединители, като R+W.

• Нагнетателен цилиндър

Прецизна направляваща на кутията: подобряване на точността на движение и устойчивостта на износване

Водещите пътища на кутиите по три{0}}оси X, Y и Z на рамките преминават през процес на охлаждане и шлайфане, покриват се с Turcite-B и след това се изстъргват прецизно.

Импортиран високо{0}}прецизен шпиндел

Предлагайте селекция от шпиндели с различни скорости на въртене, като CTS шпиндели, шпиндели с-ремъчно задвижване и шпиндели с директно{1}}задвижване, за да отговорите на различните изисквания за обработка.

Комплексна защита и смазване

• Телескопичен защитен капак: Всички оси X, Y и Z са оборудвани с телескопични защитни капаци от неръждаема стомана от марки като Keyarrow.

• Централна автоматична система за смазване: Машината е оборудвана с централна автоматична система за смазване.

Система за противотежест на оста Z-: осигурява стабилност при вертикална обработка.

Оста Z-на машината е оборудвана със система за противотежест, която може ефективно да компенсира теглото на самата ос Z-, както и това на шпиндела и инструментите.

Спецификации	единица	850B	850C	970	TZ11	TZ12	TZ15
Капацитет
X пътуване	мм	800	800	1100	1200	1200	1600
Y пътуване	мм	500	500	600	700	700	800
Z пътуване	мм	550	700	700	700	700	800
Център на шпиндела към плъзгача на колоната	мм	550	575	654	750	765	865
Нос на шпиндела към работна маса	мм	105-655	110-810	110-810	110-810	110-810	85-885
Работна маса
Размер на масата	мм	500×1050	530x1000	600x1200	1300X700	1360X710	1700X710
T-слота (БР.-Размер×Разстояние)	мм	5-18×90	5-18×100	5-18×120	5-18×120	5-18×152.5	5-18×147.5
Макс. Заредете	кг	600	600	800	1200	1000	1500
Шпиндел
Конус на шпиндела / Диаметър		BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155
Макс. Скорост	обороти в минута	8000	8000	8000	8000	8000	8000
Мощност на двигателя на шпиндела Препоръчителна	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5
Хранене
X сферичен винт	mm/mm	40/10	40/10	40/10	40/12	40/12	55/12
Y сферичен винт	mm/mm	40/10	40/10	40/10	40/12	40/12	50/10
Z сферичен винт	mm/mm	40/10	40/10	40/10	40/12	40/12	50/10
X ръководство	/	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин
Y ръководство	/	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин
Z ръководство	/	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин
X/Y/Z Бърза скорост	м/мин	14/14/16	14/14/16	16/14/16	16/16/16	16/16/14	16/16/14
X шофиране		директен	директен	директен	директен	директен	директен
Y шофиране		директен	директен	директен	директен	директен	директен
Z задвижване		директен	директен	директен	директен	директен	директен
X/Y/Z въртящ момент на двигателя Препоръчителен	NM	10/12/12	14/14/16	20/20/20	22/22/22	24/26/26	28/32/32
други
Тегло на машината	кг	3300	4500	4500	6800	5800	7400

Популярни тагове: рамка на вертикален център за обработка на кутии, Китай рамка на вертикален център за обработка на кутии производители, доставчици, фабрика

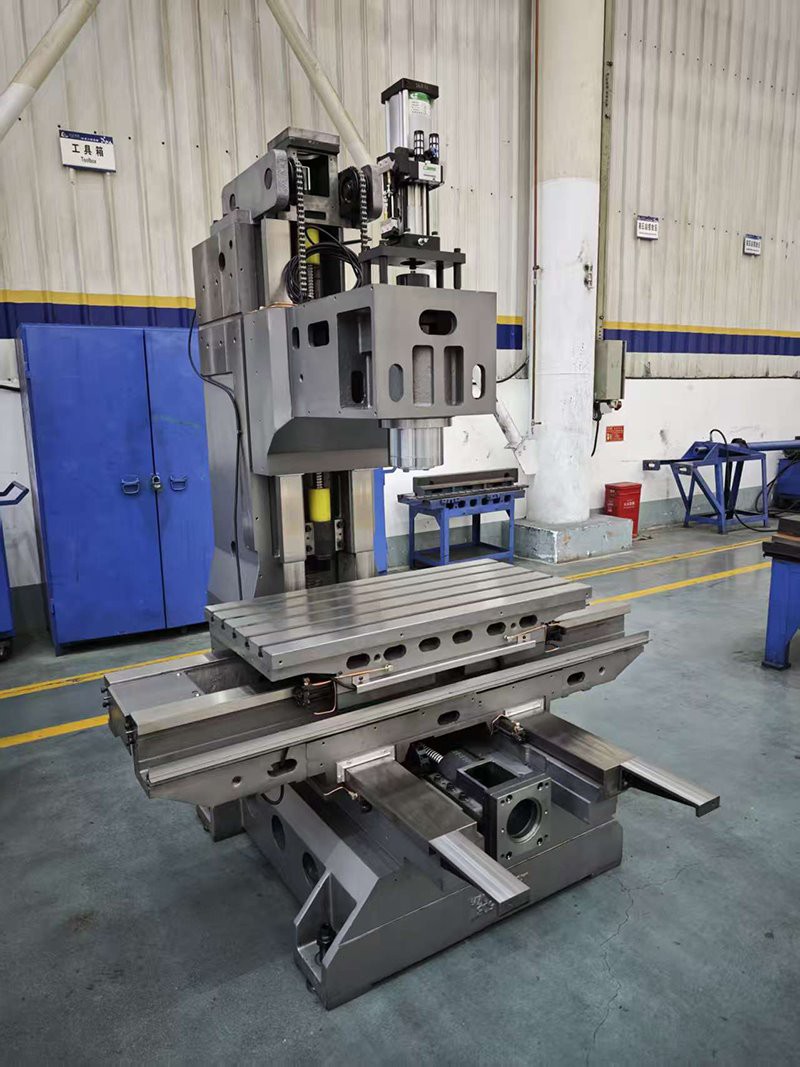

Рамка на вертикален обработващ център
