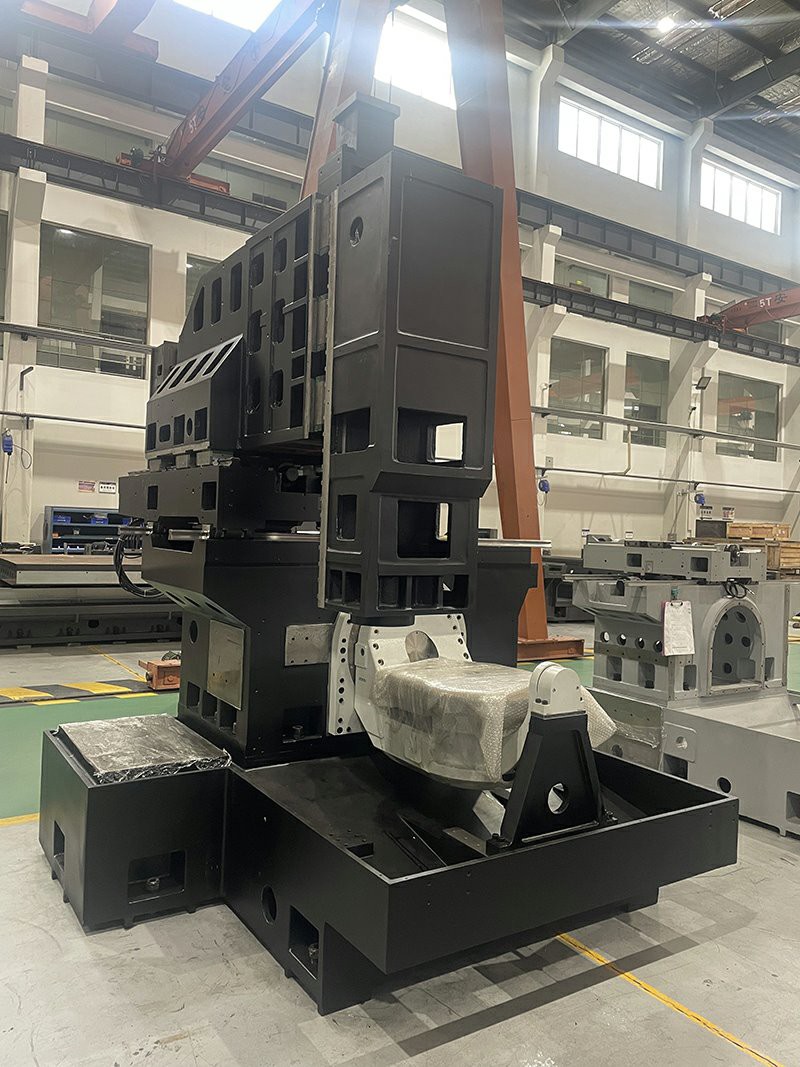

Рамка на 5-осов вертикален обработващ център

Рамките са изработени от отливки HT300, внимателно обработени чрез формоване със смола пясък и дървена шарка.

Ключови функционални компоненти, включително линейни направляващи, сферични винтове, шпинделни единици, се доставят от реномирани международни марки. Това гарантира висока надеждност на машината, запазване на прецизността и удължен експлоатационен живот.

Ключово предимство на дизайна е пълното разделяне на осите на линейно и въртеливо движение, където работната маса не участва в линейното движение. Това елиминира инерционните грешки, причинени от три-осно линейно изместване, осигурявайки изключителна стабилност дори по време на тежки-натоварвания, високо-якостни операции на рязане с големи скорости на отнемане на материал.

Леглото и колоната на машината са проектирани с-здрави оребрени структури и оптимизирано разпределение на материала, осигуряващи изключителна статична и динамична устойчивост. Това ефективно потиска вибрациите при рязане, осигурявайки стабилна точност на обработка дори по време на високо-скоростни или тежки-операции на рязане.

Масата съчетава накланящи се (ос B-) и въртеливи (ос C-) движения, което позволява пълна 5-осна едновременна обработка. Тази конфигурация позволява на инструмента да се доближи до детайла от почти всякакъв ъгъл, което го прави много ефективен за обработка на сложни части (напр. аерокосмически компоненти, сърцевини на матрици и работни колела) с подрязвания и дълбоки кухини.

Наклоненото легло и отворената структура улесняват плавното отвеждане на стружките, предотвратявайки натрупването на топлина от стружките. В комбинация с оптимизирана доставка на охлаждаща течност и системи за компенсиране на термична грешка, машината поддържа висока стабилност на размерите при дълги производствени серии.

Може да бъде оборудван с високо{0}}скоростни, висок-въртящ момент, вградени-в шпиндели или механични шпиндели, адаптиращи се към широка гама от материали (алуминий, титан, легирани стомани) и процеси на обработка (фрезоване, пробиване и нарязване). Дизайнът също така поддържа лесна интеграция на автоматични устройства за смяна на инструменти за автоматизирани производствени линии.
