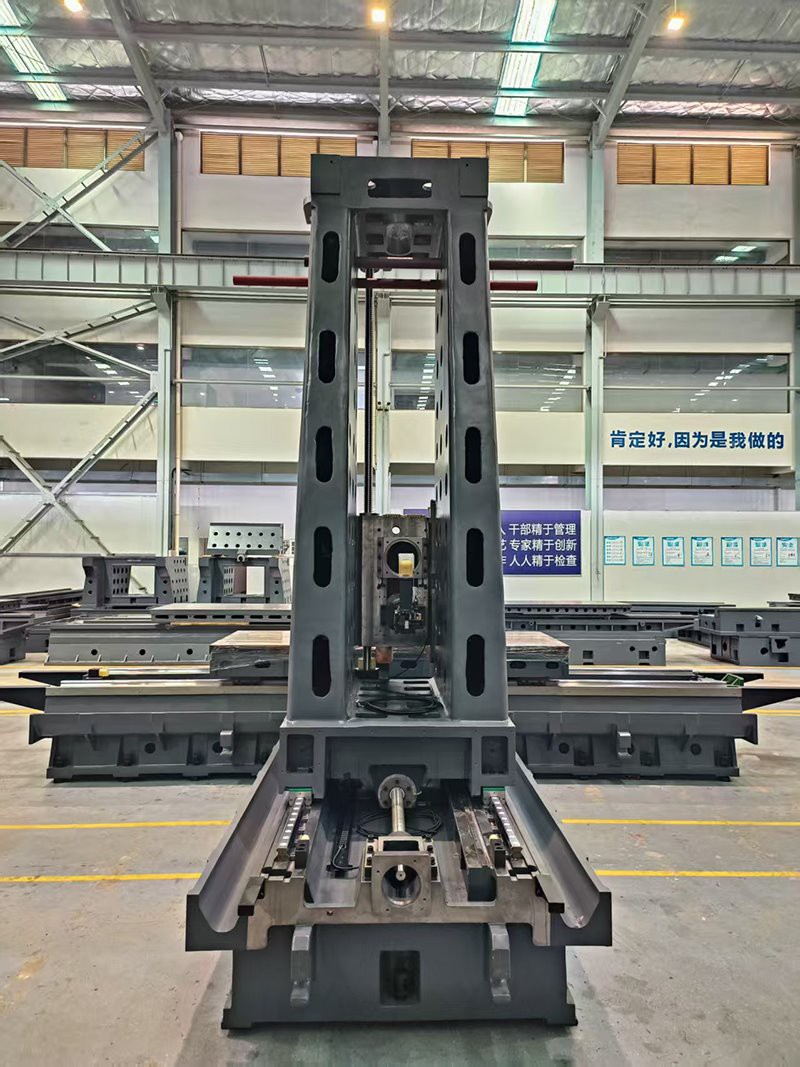

Централна рамка на хоризонтална фреза

Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка. Осигурява изключително потискане на вибрациите и структурна здравина.

Обърнатата -T структура „широка основа, тесен връх“ поддържа центъра на тежестта на машината ниско и близо до земята. Този дизайн лесно издържа на продължителни тежки-натоварвания при рязане и гарантира изключително дългосрочно-задържане на прецизност.

С подвижна-колона, работната маса не се движи по оста Z-. Това намалява подвижната маса и елиминира инерционните грешки, причинени от тежко движение на масата. Позволява по-високи скорости на подаване и ускорения, като значително повишава ефективността на обработката-идеално за производствени среди с голям-обем.

В сравнение с конвенционалните хоризонтални обработващи центри тип T-, дизайнът с обърнато-T предлага по-компактен отпечатък, без да прави компромис с твърдостта или точността

Снабдена с въртяща се маса, рамката извършва пълна многостранна и сложна обработка на кухини с едно затягане. Това драстично намалява времето за затягане, свежда до минимум кумулативните грешки при позициониране и подобрява консистенцията на детайлите и добива при първо-провеждане.

Основата на машината е проектирана с интегрирани U-образни канали за промиване на стружките и вътрешни шнекови транспортьори за бързо и ефективно евакуиране на стружките. Това намалява натрупването на топлина и термичната деформация, като същевременно опростява инсталирането и поддръжката на външните заграждения и транспортьорите за чипове.

Клиентите могат да персонализират машината с различни спецификации на шпиндела, магазини за инструменти, въртящи се маси или двойни устройства за смяна на палети, за да отговарят на специфичните производствени нужди. Този модулен дизайн се адаптира към приложения, вариращи от прецизни форми до тежки-компоненти тип кутия-.

Машината е оборудвана с централна автоматична система за смазване и Y противовес.
