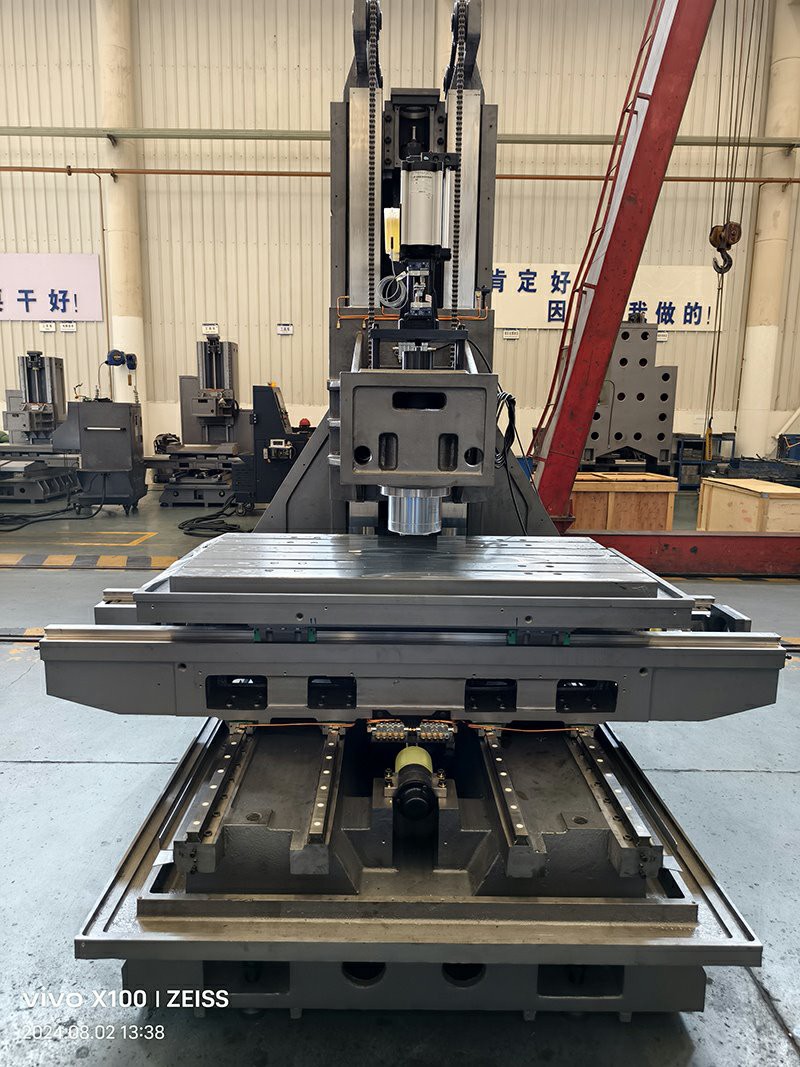

XY линейната VMC рамка, включваща FEM-оптимизирана XY линейна направляваща структура и Z кутия направляваща, тази машина постига висока прецизност и постоянна дългосрочна-производителност за масово производство на части, с по-ценова-ефективна цена в сравнение с конвенционалните дизайнерски машини.

Предимствата на механичните части произтичат от внимателния избор на материал и прецизната обработка на всеки основен компонент.

Отливка с висока твърдост

Рамките са изработени от отливки GG30, внимателно обработени чрез формоване със смола пясък и дървена шарка.

Импортирани основни части от най-високо{0}}ниво

• Сачмени винтове: Използват се вносни сачмени винтове от световно известни марки като PMI, Hiwin и THK.

• Лагери: Използват се вносни лагери от най-добрите-марки, като FAG, NSK и NTN.

• Съединители: Използват се вносни съединители, като R+W.

• Нагнетателен цилиндър

Прецизен водач

Повърхностите за монтиране на линейни водачи XY са фино шлифовани с внесени високо-прецизни шлифовъчни машини.

Както ролкови-тип, така и-тип линейни водачи са налични за избор въз основа на действителните изисквания за приложение на клиентите.

Водещият път на кутията на оста Z на рамките преминава през процес на охлаждане и шлайфане, покрива се с Turcite-B и след това се изстъргва прецизно.

Импортиран високо{0}}прецизен шпиндел

Предлагайте селекция от шпиндели с различни скорости на въртене, като CTS шпиндели, шпиндели с-ремъчно задвижване и шпиндели с директно{1}}задвижване, за да отговорите на различните изисквания за обработка.

Комплексна защита и смазване

• Телескопичен защитен капак: Всички оси X, Y и Z са оборудвани с телескопични защитни капаци от неръждаема стомана от марки като Keyarrow.

• Централна автоматична система за смазване: Машината е оборудвана с централна автоматична система за смазване.

Система за противотежест на оста Z-: осигурява стабилност при вертикална обработка

Оста Z-на машината е оборудвана със система за противотежест, която може ефективно да компенсира теглото на самата ос Z-, както и това на шпиндела и инструментите.

Спецификации	единица	L970-II	L970-P	L970-G	TZL11	TZL12	TZL13	TZL15	TZL18	TZL20
Капацитет
X пътуване	мм	1100	1200	1100	1200	1200	1300	1600	1800	2000
Y пътуване	мм	650	700	650	700	700	800	800	900	900
Z пътуване	мм	750	680	680	700	700	800	800	1000	1000
Център на шпиндела към плъзгача на колоната	мм	700	750	700	750	765	865	865	950	950
Нос на шпиндела към работна маса	мм	95-845	120-800	120-800	110-810	75-775	85-885	85-885	200-1200	200-1200
Работна маса
Размер на масата	мм	650×1200	700x1300	650x1300	1300X700	1360X710	1500X810	1700X810	2000X900	2200X900
T-слота (БР.-Размер×Разстояние)	мм	5-18×120	5-18×120	5-18×120	5-18×120	5-18×152.5	5-18×147.5	5-18×147.5	5-18×147.5	5-18×147.5
Макс. Заредете	кг	800	1000	1200	1200	1000	1200	1500	2000	2000
Шпиндел
Конус на шпиндела / Диаметър		BT40/Φ150	BT40/Φ150	BBT40/Φ160	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Макс. Скорост	обороти в минута	8000	8000	8000	8000	8000	8000	8000	8000	8000
Мощност на двигателя на шпиндела Препоръчителна	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
Хранене
X сферичен винт	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	55/12	50/10	50/10
Y сферичен винт	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
Z сферичен винт	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
X ръководство	мм	45	45	45	45	45	45	45	45	45
Y ръководство	мм	45	45	45	35	45	45	45	45	45
Z ръководство	/	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин	кутия начин
X/Y/Z Бърза скорост	м/мин	24/24/16	24/24/16	20/20/20	24/24/16	24/24/14	24/24/14	24/24/14	20/20/14	20/20/14
X шофиране		директен	директен	директен	директен	директен	директен	директен	директен	директен
Y шофиране		директен	директен	директен	директен	директен	директен	директен	директен	директен
Z задвижване		директен	директен	директен	директен	директен	директен	директен	директен	директен
X/Y/Z въртящ момент на двигателя Препоръчителен	NM	20/20/20	20/20/20	20/20/20	22/22/22	24/26/26	28/32/32	28/32/32	28/32/32	28/32/32
други
Тегло на машината	кг	4500	4900	5800	6800	5800	7200	7400	8800	9000
Z cpunter баланс		да	да	да	да	да	да	да	да	да
