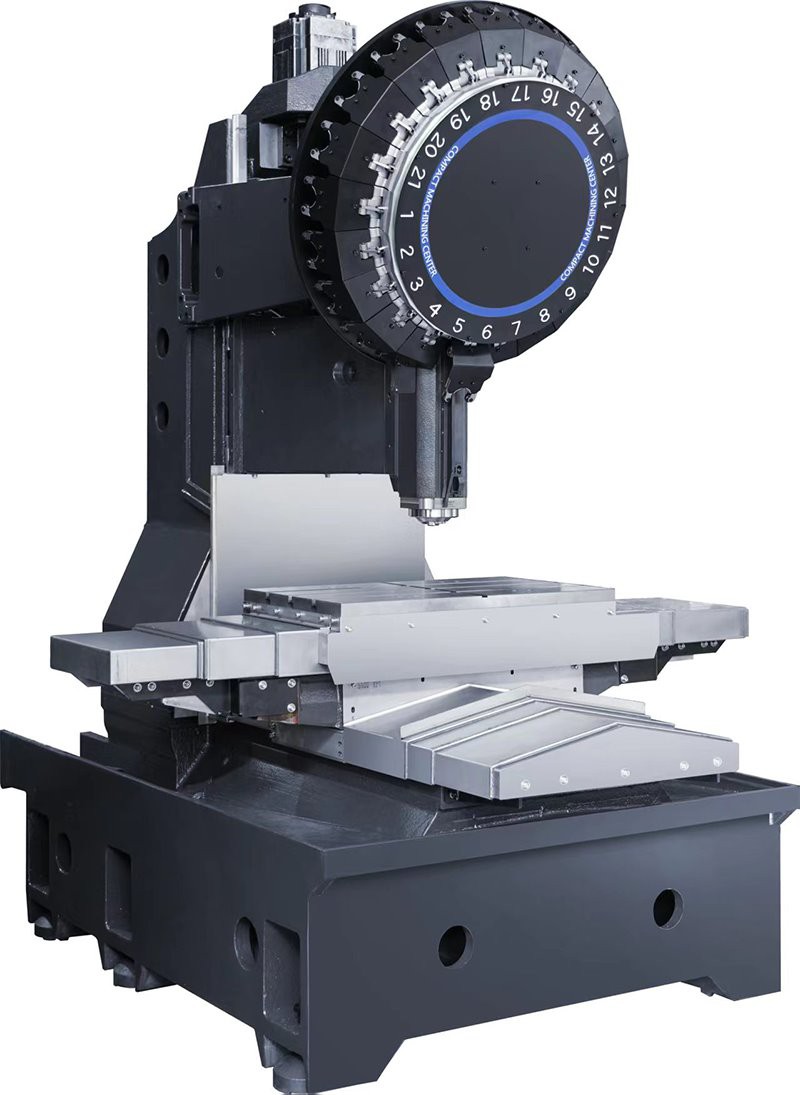

Отливки с висока-твърдост
Цялата серия използва HT300 висококачествени пясъчни отливки от смола, които се подлагат на отгряване и вибрационно стареене, за да се елиминира ефективно вътрешното напрежение и да се осигури дългосрочна-стабилност и точност на размерите.
Бърза скорост
Бързата скорост е 50 м/мин (ос X/Y) и 56 м/мин (ос Z), което позволява бързо позициониране между операциите на обработка.
Списание за-високоефективни инструменти от OEM в Тайван.
Ултра{0}}време за смяна на инструмента: 0,9 секунди (инструмент-към-инструмент, T-T) и 1,7 секунди (стружка-към-стружка, C-C)
Топ марка търговски части
Сферични винтове: Всички оси са оборудвани с THK C3;
Линейни водачи: Всички оси са оборудвани с THK P;
Внесени прецизни лагери от клас P4;
Съединители Miki с висока{0}}твърдост;
Шпиндел от OEM в Тайван
| Спецификации | единица | Z500L | Z600L | Z700L |
| Капацитет | ||||
| X ос | мм | 500 | 600 | 700 |
| Y ос | мм | 450 | 450 | 450 |
| Z ос | мм | 300 | 300 | 300 |
| Нос на шпиндела към работна маса | мм | 150-450 (±5) | 150-450 (±5) | 150-450 (±5) |
| Работна маса | ||||
| Размер на масата | мм | 600×400 | 700×420 | 750×420 |
| Т Солт | 3x14-100 | 3x14-100 | 3x14-100 | |
| Макс. Заредете | кг | 250 | 250 | 250 |
| Шпиндел | ||||
| Конус на шпиндела / Диаметър | BBT30/110 | BBT30/110 | BBT30/110 | |
| Макс. Скорост | об/мин | 20000/24000 | 20000/24000 | 20000/24000 |
| Хранене | ||||
| X сферичен винт | mm/mm | 28/16(12) | 28/16(12) | 32/16(12) |
| YZ сачмен винт | mm/mm | 28/16(12) | 28/16(12) | 28/16(12) |
| Линеен водач на топка X/Y/Z | мм | 30/30/30 | 30/30/30 | 30/30/30 |
| Бърза скорост | м/мин | 50/50/56 | 50/50/56 | 50/50/56 |
| X/Y/Z ускорява скоростта | G | 1.3/1.3/1.6 | 1.3/1.3/1.6 | 1.3/1.3/1.6 |
| XYZ задвижване | директен | директен | директен | |
| други | ||||
| Тегло на машината | кг | 2450 | 2500 | 2600 |
| Устройство за смяна на инструменти | ||||
| Тип | Диск | Диск | Диск | |
| Спецификации | BT30 | BT30 | BT30 | |
| Време за смяна на инструмента (инструмент на инструмент) | Разд. | 0.84 | 0.84 | 0.84 |
| Време за смяна на инструмента (стружка на стружка) | Разд. | 1.62 | 1.62 | 1.62 |
| Капацитет | T | 21 | 21 | 21 |
